CARA MENGANALISA JALUR PUTUS PADA PCB PS2 DAN PS3 MAUPUN PCB STIK ELITE MIKA

bagaimana CARA MENGANALISA JALUR PUTUS PADA PCB PS2 DAN PS3  MAUPUN PCB STIK ELITE MIKA?
Mohon dibantu, Karena anda rental stik banyak yang rusak.



SOLUSI :

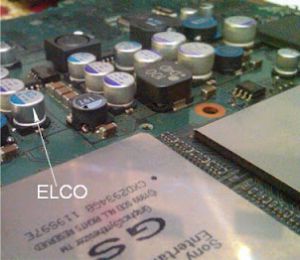

Kerusakan Jalur PCB pada mainboard PS2, dan PS3.
Kebanyakan Karena Karat, Tergores, Tercabut, dan Oksida.
Tetapi pada Stik Kontroler, kebanyakan karena Dioksida dan karat

Untuk mengetahui, Jalur yang putus dari sebuah rangkaian PCB.
Diperlukan suatu alat ukur yang disebut AVOMeter.
Dengan menggunakan AVOMeter Kita dapat mengetahui Putus Tidaknya
Suatu jalur, Sekali lagi Menggunakan fasilitas pengukuran "Ohm".



Dalam Pengukuran OHM, PCB Tidak perlu dialiri listrik apapun, Cukup anda andalkan
Tenaga  Baterai yang ada Pada AVOmeter.  Perhatikan Pada Gambar diatas
saya berikan Tanda Panah Warna Putih, Terdapat TAB Pengukuran
Menggunakan Warna Biru, Itulah jangkauan Satuan AVOmeter.
Ada tertulis : X1, X10, X100, X1000 atau biasa ditulis X1K, dan X10K.


Dalam Proses menganalisa jalur Putus,  Diperlukan hanya sumber arus listrik Baterai
Yang terdapat pada setiap AVOmeter, Dan tegangan Listrik dari baterai
Akan diberikan dan disalurkan kepada jalur tersebut
Sehingga pada waktu pengukuran tegangan, Pada Jalur
Baterai AVOmeter ini akan mengalir tegangan pada rangkaian yang akan diukur
Walaupun hanya dapat memberikan Arus  yang sangat rendah.
Dalam proses mengukur jalur ini, TERBALIK Probe, Tidak masalah

Misalkan :
anda akan mengukur jalur putus pada Stik PS, Entah PS1, PS2 dan PS3.
Tombol X nya tidak ada koneksi, anda perhatikan jalur Karbon Tombol X,
Ukurlah, Dari pin Konektor PCB stik, Sampai ke jalur akhir tombol X kiri
Ketika ditancapkan Probe, ke tiap ujungnya, Adakah pergerakan Jarum AVO?
Jika ADA terlihat pergerakan biarpun sangat kecil, Berarti Jalur Nyambung.
Dan Jika TIDAK ada terlihat pergerakan biarpun sangat kecil, Berarti Jalur Putus.


Begitupun Pada jalur sebelah kanan Pada tombol X, Periksalah secara seksama
Kemana arah jalur tersebut menuju, Perhatikan Jalurnya menuju kearah Tombol O
anda Tinggal Ukur, Tombol X pin sebelah Kanan, Menuju Jalur akhir Tombol O sebelah kiri
Jika ADA terlihat pergerakan biarpun sangat kecil, Berarti Jalur Nyambung.
Dan Jika TIDAK ada terlihat pergerakan biarpun sangat kecil, Berarti Jalur Putus.


Untuk menganalisa kerusakan jalur pada suatu rangkaian PCB Mesin PS2 dan PS3
Dapat dilakukan dengan dua cara :
Pertama pengukuran secara PARALEL
Kedua pengukuran secara SERI
Pada prinsipnya pengukuran tersebut sama saja,  Akan tetapi akan lebih akurat
Bila dilakukan dengan dua cara tersebut.

PENGUKURAN SECARA PARALEL :

Pada prinsipnya pengukuran suatu resistansi atau tahanan
Adalah mengukur besaran arus,  Yang akan mengalir pada suatu rangkaian
Maka bila disaat pengukuran terdapat suatu jalur yang tidak mempunyai nilai resistansi
Atau Jarum AVO Meter tidak bergerak sedikitpun, Atau short
Jarum AVO Meter bergerak penuh ke arah kanan atau 0 ohm
Besar kemungkinan,  Tidak akan ada arus listrik,  Yang dapat mengalir dari jalur tersebut.
Akan tetapi bila terdapat nilai resistansi yang kecil atau Jarum AVO Meter
Akan bergerak lebih jauh ke arah kanan,  Maka arus yang akan mengalir
Pada jalur tersebut sangat besar. Bila nilai resistansinya besar
Maka Jarum AVO Meter hanya bergerak sedikit saja ke arah kanan
Maka makin kecil arus yang akan mengalir pada rangkaian tersebut
Akan tetapi bila AVO-Meter tidak menunjukan nilai Resistansi
Jarum tidak bergerak sedikitpun,  maka tidak terdapat arus yang mengalir pada jalur tersebut.

Perhatian :

Belum tentu,  bila dalam suatu pengukuran tersebut,  Tidak menujukan nilai resistansi
Maka dapat dipastikan jalurnya yang putus, Bisa saja tidak terdapat arus
Yang disebabkan, Karena terdapat komponen yang bermasalah
Mungkin rusak,  Atau hubungannya tidak baik. Oleh karena itu cara pengukuran Pararel
Dapat dilakukan juga,  Untuk menganalisa kerusakan pada suatu komponen atau rangkaian.

PENGUKURAN SECARA SERI

Berbeda dengan metoda pengukuran pararel, Dimana AVOmeter
Akan menunjukan nilai resistansinya. Sedangkan metoda pengukuran seri
Dilakukan untuk mengetahui terhubung,  Atau tidaknya suatu jalur
Bila hasil pengukuran menunjukan suatu nilai resistansi [tahanan]
Maka jalur tersebut tidak terhubung dengan baik, Apalagi bila hasil pengukuran
AVOMeter tidak bergerak Sedikitpun, Maka dapat dipastikan jalur tersebut telah putus.
Jalur tersebut normal bila jarum AVOmeter menunjukan “O ohm”
Jarum AVOmeter bergerak penuh ke arah kanan

Kesimpulan :

  1. Jalur Putus Bisa saja ada Ic Yang RUSAK yang tidak mampu menyalurkan tegangan.
  2. Jangan terburu-buru Menyatakan IC RUSAK, Teliti dulu, Bisa jadi ada jalur yang Putus.
  3. Pengukuran secara PARALEL dapat mengukur Jalur putus, atau Adanya Ic yang Rusak
